StatefulSet with EBS Volume

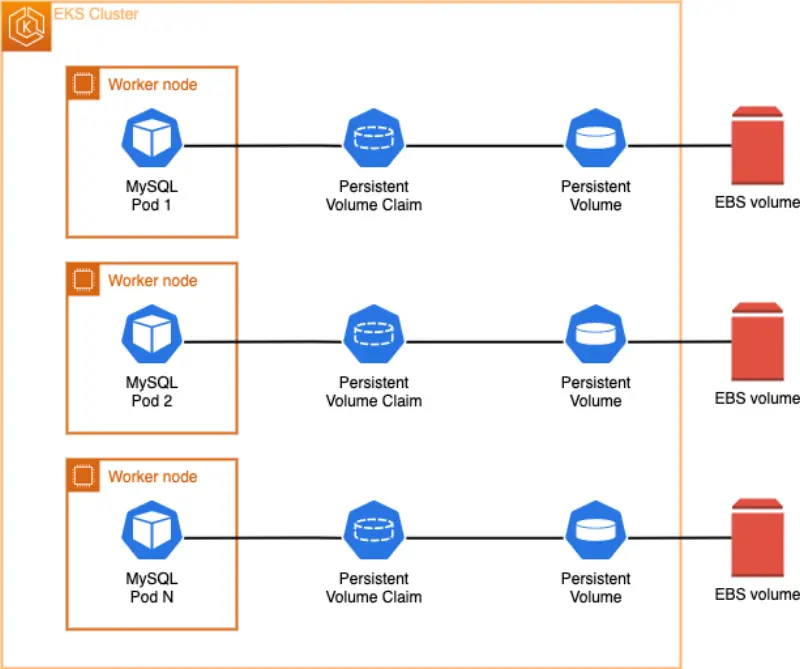

StatefulSetsとDynamic Volume Provisioningを理解したので、Catalogマイクロサービスの MySQL DBを変更して、データベースファイルを永続的に保存するための新しいEBSボリュームをプロビジョニングしましょう。

Kustomizeを使用して、次の2つのことを行います：

• catalogコンポーネントで使用されるMySQLデータベース用のEBSボリュームを使用する新しいStatefulSetを作成する
• catalogコンポーネントを更新して、このデータベースの新しいバージョンを使用する

備考

なぜ既存のStatefulSetを更新しないのですか？更新する必要のあるフィールドは変更不可であり、変更できないためです。

こちらが新しいcatalogデータベースStatefulSetです：

~/environment/eks-workshop/modules/fundamentals/storage/ebs/statefulset-mysql.yaml

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: catalog-mysql-ebs
  namespace: catalog
  labels:
    app.kubernetes.io/created-by: eks-workshop
    app.kubernetes.io/team: database
spec:
  replicas: 1
  serviceName: catalog-mysql-ebs
  selector:
    matchLabels:
      app.kubernetes.io/name: catalog
      app.kubernetes.io/instance: catalog
      app.kubernetes.io/component: mysql-ebs
  template:
    metadata:
      labels:
        app.kubernetes.io/name: catalog
        app.kubernetes.io/instance: catalog
        app.kubernetes.io/component: mysql-ebs
        app.kubernetes.io/created-by: eks-workshop
        app.kubernetes.io/team: database
    spec:
      containers:
        - name: mysql
          image: "public.ecr.aws/docker/library/mysql:8.0"
          imagePullPolicy: IfNotPresent
          env:
            - name: MYSQL_ROOT_PASSWORD
              value: my-secret-pw
            - name: MYSQL_DATABASE
              value: catalog
            - name: MYSQL_USER
              valueFrom:
                secretKeyRef:
                  name: catalog-db
                  key: RETAIL_CATALOG_PERSISTENCE_USER
            - name: MYSQL_PASSWORD
              valueFrom:
                secretKeyRef:
                  name: catalog-db
                  key: RETAIL_CATALOG_PERSISTENCE_PASSWORD
          volumeMounts:
            - name: data
              mountPath: /var/lib/mysql
          ports:
            - name: mysql
              containerPort: 3306
              protocol: TCP
      volumes:
        - name: data
          emptyDir: {}
  volumeClaimTemplates:
    - metadata:
        name: data
      spec:
        accessModes: ["ReadWriteOnce"]
        storageClassName: ebs-csi-default-sc
        resources:
          requests:
            storage: 30Gi

A

volumeClaimTemplatesフィールドは、新しいEBSボリューム、PersistentVolume (PV)、およびPersistentVolumeClaim (PVC)をすべて自動的に作成するためにDynamic Volume Provisioningを利用するようKubernetesに指示します。

B

storageClassNameをデフォルトのストレージクラスの名前であるebs-csi-default-scとして指定します

C

30GBのEBSボリュームをリクエストしています

これが、新しいStatefulSetを使用するようにcatalogコンポーネント自体を再設定する方法です：

Kustomize Patch

~/environment/eks-workshop/modules/fundamentals/storage/ebs/configMap.yaml

apiVersion: v1
kind: ConfigMap
metadata:
  name: catalog
data:
  RETAIL_CATALOG_PERSISTENCE_ENDPOINT: catalog-mysql-ebs:3306

ConfigMap/catalog

apiVersion: v1
data:
  RETAIL_CATALOG_PERSISTENCE_DB_NAME: catalog
  RETAIL_CATALOG_PERSISTENCE_ENDPOINT: catalog-mysql-ebs:3306
  RETAIL_CATALOG_PERSISTENCE_PROVIDER: mysql
kind: ConfigMap
metadata:
  name: catalog
  namespace: catalog

Diff

 apiVersion: v1
 data:
   RETAIL_CATALOG_PERSISTENCE_DB_NAME: catalog
-  RETAIL_CATALOG_PERSISTENCE_ENDPOINT: catalog-mysql:3306
+  RETAIL_CATALOG_PERSISTENCE_ENDPOINT: catalog-mysql-ebs:3306
   RETAIL_CATALOG_PERSISTENCE_PROVIDER: mysql
 kind: ConfigMap
 metadata:
   name: catalog

変更を適用し、新しいPodがロールアウトされるのを待ちます：

~$kubectl apply -k ~/environment/eks-workshop/modules/fundamentals/storage/ebs/

~$kubectl rollout status --timeout=100s statefulset/catalog-mysql-ebs -n catalog

新しくデプロイされたStatefulSetが実行されていることを確認しましょう：

~$kubectl get statefulset -n catalog catalog-mysql-ebs

NAME                READY   AGE

catalog-mysql-ebs   1/1     79s

catalog-mysql-ebs StatefulSetを調査すると、30GiBのPersistentVolumeClaimがstorageClassNameとしてebs-csi-driverで接続されていることがわかります。

~$kubectl get statefulset -n catalog catalog-mysql-ebs \

-o jsonpath='{.spec.volumeClaimTemplates}' | jq .

[

  {

    "apiVersion": "v1",

    "kind": "PersistentVolumeClaim",

    "metadata": {

      "creationTimestamp": null,

      "name": "data"

    },

    "spec": {

      "accessModes": [

        "ReadWriteOnce"

      ],

      "resources": {

        "requests": {

          "storage": "30Gi"

        }

      },

      "storageClassName": "ebs-csi-default-sc",

      "volumeMode": "Filesystem"

    },

    "status": {

      "phase": "Pending"

    }

  }

]

Dynamic Volume ProvisioningがPersistentVolume（PV）を自動的に作成した方法を分析できます：

~$kubectl get pv | grep -i catalog

pvc-1df77afa-10c8-4296-aa3e-cf2aabd93365   30Gi       RWO            Delete           Bound         catalog/data-catalog-mysql-ebs-0          gp2                            10m

AWS CLIを使用して、自動的に作成されたAmazon EBSボリュームを確認できます：

~$aws ec2 describe-volumes \

--filters Name=tag:kubernetes.io/created-for/pvc/name,Values=data-catalog-mysql-ebs-0 \

--query "Volumes[*].{ID:VolumeId,Tag:Tags}" \

--no-cli-pager

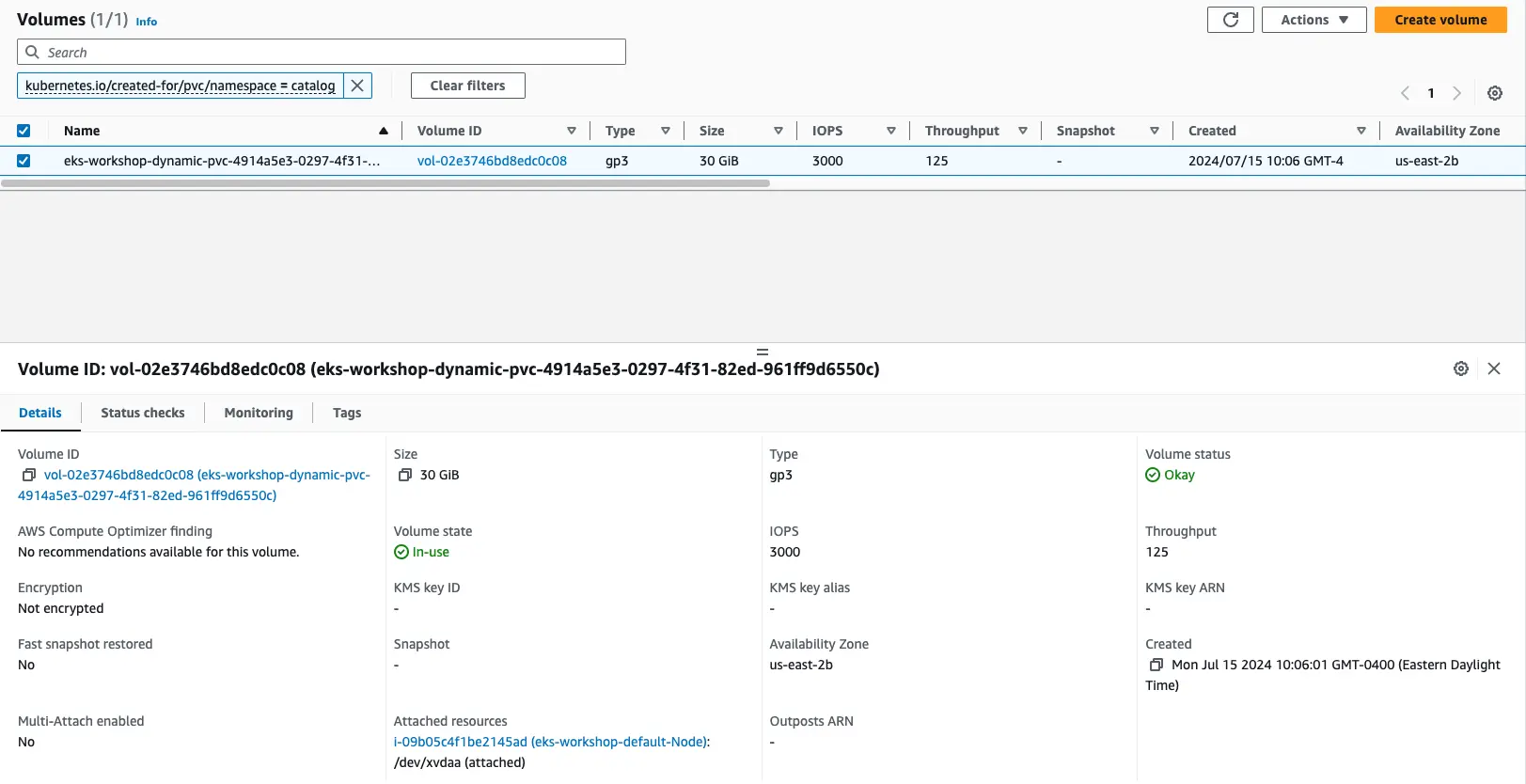

AWSコンソールで確認することもできます。キーkubernetes.io/created-for/pvc/nameと値data-catalog-mysql-ebs-0のタグを持つEBSボリュームを探します：

コンテナのシェルを検査して、LinuxOSに接続された新しいEBSボリュームを確認したい場合は、次の手順を実行してcatalog-mysql-ebsコンテナにシェルコマンドを実行してください。マウントされているファイルシステムを検査します：

~$kubectl exec --stdin catalog-mysql-ebs-0 -n catalog -- bash -c "df -h"

Filesystem      Size  Used Avail Use% Mounted on

overlay         100G  7.6G   93G   8% /

tmpfs            64M     0   64M   0% /dev

tmpfs           3.8G     0  3.8G   0% /sys/fs/cgroup

/dev/nvme0n1p1  100G  7.6G   93G   8% /etc/hosts

shm              64M     0   64M   0% /dev/shm

/dev/nvme1n1     30G  211M   30G   1% /var/lib/mysql

tmpfs           7.0G   12K  7.0G   1% /run/secrets/kubernetes.io/serviceaccount

tmpfs           3.8G     0  3.8G   0% /proc/acpi

tmpfs           3.8G     0  3.8G   0% /sys/firmware

/var/lib/mysqlにマウントされている現在のディスクを確認してください。これは、永続的に保存されているステートフルなMySQLデータベースファイル用のEBSボリュームです。

それでは、データが実際に永続的かどうかをテストしましょう。このモジュールの最初のセクションで行ったのと同じように、同じtest.txtファイルを作成します：

~$kubectl exec catalog-mysql-ebs-0 -n catalog -- bash -c "echo 123 > /var/lib/mysql/test.txt"

次に、test.txtファイルが/var/lib/mysqlディレクトリに作成されたことを確認します：

~$kubectl exec catalog-mysql-ebs-0 -n catalog -- ls -larth /var/lib/mysql/ | grep -i test

-rw-r--r-- 1 root  root     4 Oct 18 13:57 test.txt

では、現在のcatalog-mysql-ebs Podを削除しましょう。これにより、StatefulSetコントローラーが自動的にPodを再作成します：

~$kubectl delete pods -n catalog catalog-mysql-ebs-0

pod "catalog-mysql-ebs-0" deleted

数秒待ってから、次のコマンドを実行してcatalog-mysql-ebs Podが再作成されたことを確認します：

~$kubectl wait --for=condition=Ready pod -n catalog \

-l app.kubernetes.io/component=mysql-ebs --timeout=60s

pod/catalog-mysql-ebs-0 condition met

~$kubectl get pods -n catalog -l app.kubernetes.io/component=mysql-ebs

NAME                  READY   STATUS    RESTARTS   AGE

catalog-mysql-ebs-0   1/1     Running   0          29s

最後に、MySQLコンテナのシェルに戻り、/var/lib/mysqlパスでlsコマンドを実行して、作成したtest.txtファイルを探し、ファイルが保持されているかどうかを確認します：

~$kubectl exec catalog-mysql-ebs-0 -n catalog -- ls -larth /var/lib/mysql/ | grep -i test

-rw-r--r-- 1 mysql root     4 Oct 18 13:57 test.txt

~$kubectl exec catalog-mysql-ebs-0 -n catalog -- cat /var/lib/mysql/test.txt

123

ご覧のように、Podが削除され再起動された後も、test.txtファイルは引き続き使用可能で、正しいテキスト123が含まれています。これはPersistent Volumes（PV）の主要な機能です。Amazon EBSはデータを保存し、AWS可用性ゾーン内でデータを安全かつ利用可能な状態に保ちます。
